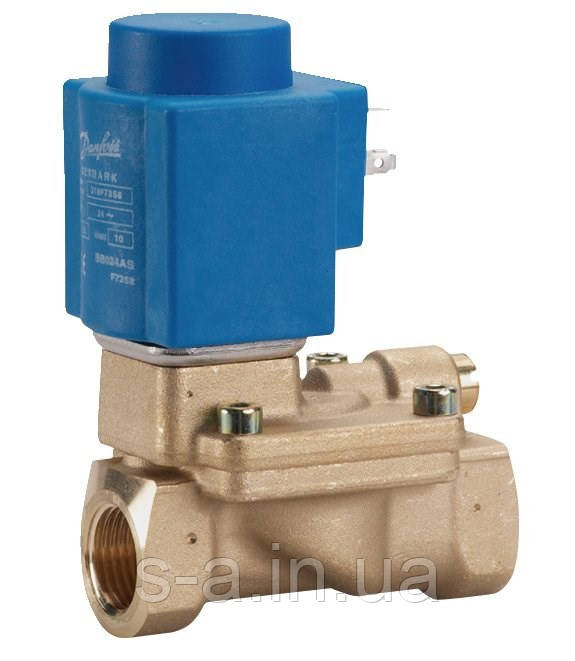

Клапан електромагнітний EV220B 3/4 дюйма 032U7171 Данфос

Характеристики	Величина
Тип	EV220B
Вага кг	0.874 кг
Actuator size	13.5 mm
Actuator size [in]	0.53 in
Макс.температура довкілля [°C]	80 °C
Макс.температура довкілля [°F]	176 °F
Матеріал корпусу	Латунь
З'єднання	G 3/4
Приєднання Внутрішнє/Нніжне	Внутрішнє
Стандарт приєднання	ISO 228-1
витрата [гал/хв]	9,250 gpm US
Перепад тиску [бар]	0,3 ― 16 bar
Диференціальний тиск [psi]	4,3 ― 228,6 psi
EAN	5702423124763
Функція	H3
Kv расход [м/ч]	8,000 m3/h
Макс. Робочий тиск [бар]	16,0 bar
Макс. робочий тиск [psi]	232 psig
Діапазон температури середовища [°C]	-10 ― 90 °C
Діапазон температури середовища [°F]	15 ― 195 °F
Кількість входів і виходів	2/2
Експлуатація	Із сервоприводом
Розмір отвору	20,00 mm
Orifice size [in]	3/4 in
Форма паковання	Multi pack
Кількість в пачці	24 PC
Матеріал ущільнення	NBR
Позначення типу	Солоноїдний клапан

Електромагнітний клапан — ефективний електромеханічний пристрій, призначений для регулювання потоків усіх типів рідин і газів. Він складається з корпусу, соленоїду (електроа) з осердям, на якому встановлений диск або поршень, що регулює потік.

Принцип дії

На електромагнітну котушку клапана подається електрична напруга, після чого магнітний сердечник втягується в соленоїд, що призводить до відкриття або закриття клапана. Серцевик поміщений усередині закритої трубки котушки соленоїда — це необхідно для герметичності електромагнітного клапана.

Пристрій електромагнітного клапана подібний до пристрою звичайного запірного клапана, проте відкриття або закриття електромагнітного клапана відбувається без механічних зусиль — за допомогою електромагнітної котушки (солоїда) через подавання на неї електричної напруги.

Солоноїдний клапан застосовується як у складних технологічних процесах, так і в побуті. З його допомогою можна дистанційно подати необхідний об'єм рідини, пари або газу в потрібний момент часу (подання води в поливальних системах, регулювання опалювальних процесів, забезпечення роботи котельних об'єктів, у системах дозування та змішування, а також для зливання води).

Позиційно керовані нормально закриті електромагнітні клапани типу EV220B з електромагнітною котушкою призначені для використання в промисловості. Залежно від матеріалу корпусу вони можуть застосовуватися як для
нейтральних, так і для агресивних середовищ.

EV220B (15-50) нормально закриті клапани із сервоприводом

— 2/2-ходовий, нормально закриті, електромагнітний клапан із сервоприводом для роботи з водою, оліями, повітрям і подібними нейтральними середовищами. Варіант із корпусом із латуні, стійкою до вимивання цинку.

- Ду = 15-50 мм

- Кv = 4-40 м3/год

- Клас захисту до IP 67

- Працює із сервоприводом тисків від 0,3 до 16 барів

- Нарізне приєднання G 3/8-1/2

- Сервопривод демфує гідроудари

- Нарізне приєднання G 1/2-2

- Клас захисту до IP 67



EV220B (15-50) нормально відкриті клапани із сервоприводом

— 2/2-ходовий, нормально відкриті, електромагнітний клапан із сервоприводом для роботи з водою, оліями, повітрям і подібними нейтральними середовищами. Варіант із корпусом із латуні, стійкою до вимивання цинку.



- Ду = 15-50 мм

- Кv = 4-40 м3/год

- Клас захисту до IP 67

- Працює із сервоприводом тисків від 0,3 до 16 барів

- Вбудований фільтр системи сервоприводу

- Нарізне приєднання G 1/2-2
