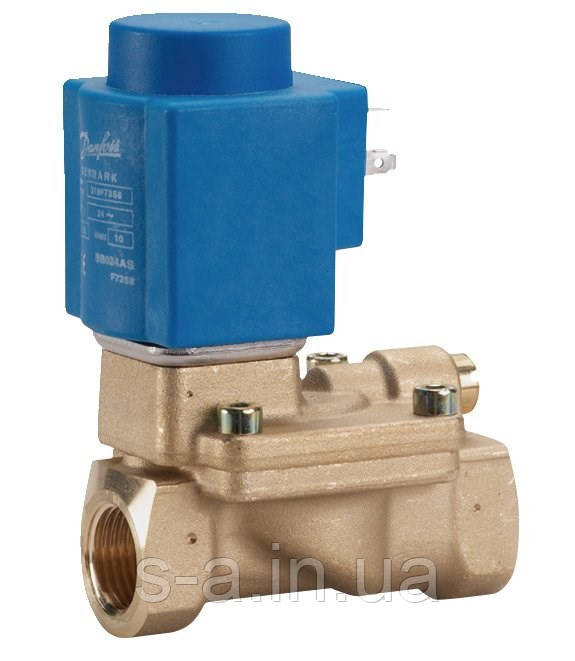

Клапан електромагнітний EV220B 1 дюйм 032U7172 Данфосс

Характеристики	Величина
Тип	EV220B
Вага кг	1.33 кг
Actuator size	13.5 mm
Actuator size [in]	0.53 in
Макс.температура навколишнього середовища [°C]	80 °C
Макс.температура навколишнього середовища [°C]	176 °F
Матеріал корпусу	Латунь
З'єднання	G 1
Приєднання Внутрішнє/Зовнішнє	Внутрішне
Стандарт приєднання	ISO 228-1
витрата [гал/хв]	12,700 gpm US
Перепад тиску [бар]	0,3 ― 16 bar
Диференціальний тиск [psi]	4,3 ― 228,6 psi
EAN	5702423125135
Функція	H3
Kv витрата [м /ч]	11,000 m3/h
Макс. Робочий Тиск [бар]	16,0 bar
Макс. робочий тиск [psi]	232 psig
Діапазон температури середовища [°C]	-10 ― 90 °C
Діапазон температури середовища [°C]	15 ― 195 °F
Число входів і виходів	2/2
Експлуатація	З сервоприводом
Розмір отвору	25,00 mm
Orifice size [in]	1 in
Форма упаковки	Multi pack
Кількість в упаковці	12 PC
Матеріал ущільнення	NBR
Позначення типу	Соленоїдний клапан

Електромагнітний клапан — ефективне електромеханічний пристрій, призначений для регулювання потоків всіх типів рідин і газів. Він складається з корпусу, соленоїда (електромагніту) із серцевиною, на якому встановлено диск або поршень, регулює потік.

Принцип дії

На електромагнітну котушку клапана подається електрична напруга, після чого магнітний сердечник втягується в соленоїд, що призводить до відкриття або закриття клапана. Сердечник поміщений всередині закритої трубки котушки соленоїда — це необхідно для герметичності електромагнітного клапана.

Пристрій електромагнітного клапана подібно пристрою звичайного запірного клапана, однак відкриття або закриття електромагнітного клапана здійснюється без механічних зусиль — за допомогою електромагнітної котушки (соленоїда) шляхом подачі на неї електричного напруги.

Соленоїдний клапан застосовується як в складних технологічних процесах, так і в побуті. З його допомогою можна дистанційно подати необхідний обсяг рідини, пари або газу в потрібний момент часу (подача води в поливальних системах, регулювання опалювальних процесів, забезпечення роботи котелень об'єктів, в системах дозування і змішування, а також для зливу води).

Позиційно керовані нормально закриті електромагнітні клапани типу EV220B з електромагнітною котушкою призначені для використання в промисловості. В залежності від матеріалу корпусу вони можуть застосовуватися як для
нейтральних, так і агресивних середовищ.

EV220B (15-50) нормально закриті клапани з сервоприводом

- 2/2-ходовый, нормально закриті, електромагнітний клапан з сервоприводом для роботи з водою, маслами, повітрям, і подібними нейтральними середовищами. Варіант з корпусом з латуні, стійкої до вимивання цинку.

- Ду = 15-50 мм

- Кv = 4-40 м3/год

- Клас захисту IP 67

- Працює з сервоприводом тисків від 0,3 до 16 бар

- Різьбове приєднання G 3/8-1/2

- Сервопривід демфирует гідроудари

- Різьбове приєднання G 1/2-2

- Клас захисту IP 67



EV220B (15-50) нормально відкриті клапани з сервоприводом

- 2/2-ходовый, нормально відкриті, електромагнітний клапан з сервоприводом для роботи з водою, маслами, повітрям, і подібними нейтральними середовищами. Варіант з корпусом з латуні, стійкої до вимивання цинку.



- Ду = 15-50 мм

- Кv =4-40 м3/год

- Клас захисту IP 67

- Работаетс сервоприводом тисків від 0,3 до 16 бар

- Вбудований фільтр системи сервоприводу

- Різьбове приєднання G 1/2-2
