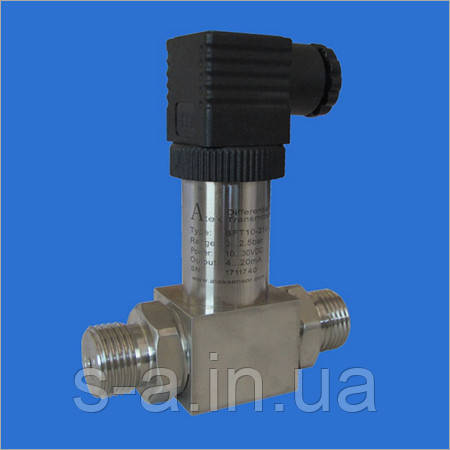

Диференціальний датчик тиску BFT210 4-20 мА G1/4 датчик тиску води, оливи, газів

П'єзорезійний силіконовий датчик зроблений на основі MEMS

Диференціальний тип вимірювання

Довгий термін експлуатації, чудова стабільність упродовж багатьох років

ЕМС і захист від зворотної полярності

4...20mA, 0...5VDC або 1...5VDC аналогові виходи

Висока чутливість: 0,5% FS

Простий монтаж

Швидка доставка

CE сертифікація

ТЕХНІЧНА СПЕЦИФІКАЦІЯ

Діапазон вимірювання Різні варіанти від 1 мБар до 25 барів

Вхідний тиск 0-200 Барів

Живлення 4~20mA (16~36VDC) 1~5V, 0~5V (12~36VDC)

Вихідний сигнал 4... 20 mA, 0 ... 5 VDC , 1 ... 5 VDC

Механічне з'єднанняG1/2 або 1/4-18 NPT або M20x1.5 Електричне з'єднанняDIN43650 роз'єм типу "мама"

Точність — 0,5 від повної шкали

Час відповіді 1 мс (до 90% від повної шкали)

Термін експлуатації ≥ 10x106 циклів

Ступінь захисту IP65

Робоча температура — 10 °C... +70°C

Температура зберігання — 40 °C... +125°C

ЕМС-помехи IEC 61000-6-3

ЕМС-несприйнятливість IEC 61000-6-2

Матеріал корпусу Нержавіюча сталь 304

Вес470 г 0-5VDC

З'єднання (3-дрот.)

Перетворювачі тиску  пристрої можуть використовуватися практично в будь-яких галузях промисловості, де потрібно вимірювати тиск до 600 барів.

Чутливий елемент виготовлений за п'єзорезистивною технологією на основі кристала монокристалічного кремнію та захищений силіконовим гелем і мембраною з кислотостійкої неіржавкої сталі. Усі чутливі елементи термокомпенсовані та відкалібровані за допомогою лазера. Ця технологія дає змогу отримати такі переваги, порівнюючи зі стандартним сенсором типу кремній на сапфірі (КНС):

• мінімальні гістерезисні явища під дією температури та тиску;
• довготривала стабільність градуйкової характеристики;
• мінімальний вплив температури на точність;
• стійкість до гідроударів і пульсацій тиску;
• здатність до 6 кратних статичних перевантажень.

Перетворювачі тиску постачаються з популярним струмовим вихідним сигналом 4-20 мА, зручним для електромонтажних робіт штекером DIN 43650 і штуцерами поширених типорозмірів G 1/4A і G 1/2A. Все це робить новий продукт легко застосовним у більшості завдань вимірювання тиску.

Серед інших переваг нових перетворювачів тиску можна виділити:

• міцний суцільнометалевий корпус;
• нейтралізувальний гідроудар вбудований демпфер пульсацій
• чудові показники електромагнітної сумісності;
• висока вібростійкість

Використовуючи понад 30річний досвід у розробленні засобів вимірювання для суднобудування та мобільної гідравліки та інших галузей промисловості, пропонуємо на ринку унікальний продукт із співвідношення високих споживчих якостей і доступної ціни.
