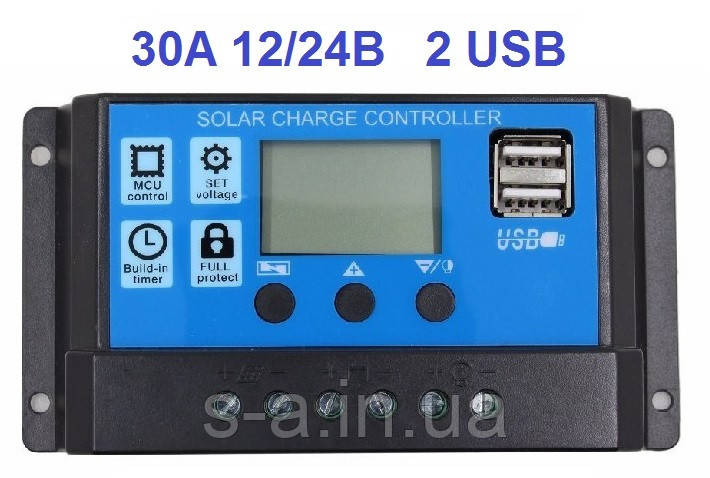

30А 12/24В Контролер заряду АКБ від сонячних батарей (модулів) ШИМ (PWM) з Дисплеєм +2USB Солнечный контроллер

Вибрати сонячний контролер

PWM(ШІМ) Контролер захищає акумулятор від перезарядження, перерозряджання та втрати заряду вночі. Контролер може працювати за напруги 12 В або 24 В. Струм акумулятора від сонячної батареї та струм споживаним навантаженням не мають перевищувати 30 А. Специфікація:
1. Напруга: 12В/24В
2. Струм від сонячної батареї <=30 А
3. Струм споживання <=30A
4. Напруга вимкнення живлення: 10,8В
5. Напруга відновлення живлення: 12,6В
6. Напруга вимкнення сонячної батареї: 14,4В
7. Розміри (довжинаXширинаXвисота): 103х93х38мм
8. Вага: 140 г.
9. Діапазон температур: від -20 до +60 °C

Вибрати сонячний контролер

Контролер Сонячної панелі— одна з найважливіших частин сонячної електростанції, від нього залежить термін експлуатації акумуляторних батарей, кількість корисної енергії, яку ми беремо із сонячного модуля, і, як наслідок, ККД усієї системи.Основна функція контролера сонячної панелі — це правильне заряджання акумуляторних батарей.З того часу на ринку повно дешевих китайських контролерів, якість яких далеко від досконалості, тому до вибору контролера сонячної панелі потрібно поставитися дуже серйозно. Розгляньмо основні типи контролерів

• МРРТ контролери — останнє покоління контролерів заряду з найкращою технологією добору енергії від фотомодуля. МРРТ розшифровується як (Maximum power point tracker) — стеження за точкою максимальної потужності. МРРТ-контролер постійно стежить за струмом і напругою, яким заряджається акб, переніжає їх значення й вибирає пару "напруг", за якого потужність сонячної панелі буде максимальною. Отже, застосовуючи МРРТ-контролери, ми отримуємо від сонячної батареї на 15-30% більше енергії, ніж від використання простого контролера. Стрічку максимальної потужності контролер обчислює так: Він послідовно знижує напругу від холостого ходу сонячного модуля до напруги на акб і обчислює пару "ток*напружки". найбільша пара "тік*напруження" — це й буде точка максимальної мощности.
• ШІМ контролери — розшифровуються як широтно-імпульсна модуляція. Цей тип контролерів заряджає акб за кілька етапів
  1. Заряджання максимальним струмом для цього акб (ток часто виставляється в меню контролера та не має перевищувати 1/10 від ємності акб)
  2. ШІМ заряджання: Коли напруга на акумуляторі досягає певного рівня контролер починає підтримувати постійну напругу завдяки ШІМ-струмері заряду. Завдяки цьому запобігає нагріванню й газоутворенню в акумуляторі. Далі, у міру заряджання акб, струм поступово зменшується
  3. Підтримувальний заряд — коли аб повністю заряджена, контролер зменшує зарядну напругу та підтримує акб в зарядженому стані
• ON/OF — Найпростіший тип контролера, він просто вимикає сонячну панель від акумулятора, коли напруга досягає верхнього порога (в цей момент акб заряджена всього на 75%) і під'єднує сонячну батарею до акб, коли напруга досягає нижнього порогу

ШІМ
Цей тип контролерів заряду краще використовувати в тих регіонах, де є висока сонячна активність. Зазвичай це порівняно недорогий пристрій, який має простий алгоритм керування. Таке обладнання не доцільно встановлювати в місцях із низькою сонечною активністю. Це не раціонально й економічно не вигідно.



МРРТ
Цей тип контролерів є більш ефектним проти ШІМ, оскільки має змогу істотно збільшити акумульовану енергію (до 30%). В основі роботи цього типу контролера лежить відстеження точки максимальної потужності сонячної батареї. Завдяки чому цей пристрій коштує дорожче, порівнюючи з іншим типом контролерів.



Вхідна напруга
Ці дані вказані в технічних характеристиках контролера. Показники мають підходити до напруги холостого ходу сонячної батареї, плюс 20% до запасу. Цей запас необхідний, оскільки деякі виробники можуть завищувати вихідну напругу, а також у разі, якщо сонячна активність занадто висока.



Сумарна потужність
Сумарна потужність сонячної батареї не має перевищувати загальної потужності системи (контролера). Напруга системи в таких випадках береться для розряджених акумуляторів. Також потрібно пам'ятати про запас — приблизно 20%, розрахований на підвищену сонячну активність.
