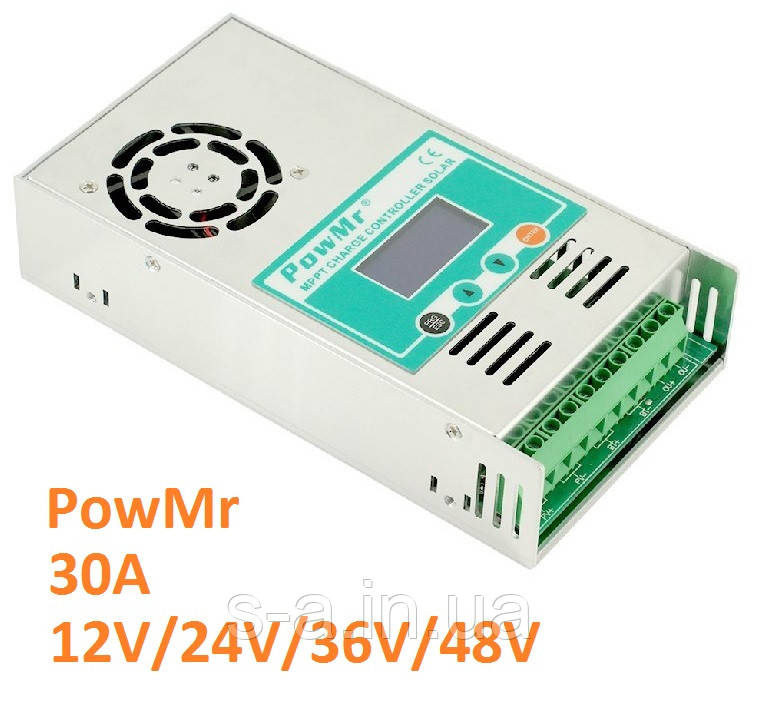

30А 12В/24В/36В/48В MPPT Контролер заряду сонячних батарей (модулів) PowMr Контролер заряду сонячних панелей

Вибір типу контролера для сонячної панелі

Вибрати сонячний контролер

Контролер Сонячної панелі- одна з найважливіших частин сонячної електростанції, від нього залежить термін служби акумуляторних батарей, кількість корисної енергії, яку ми візьмемо з сонячного модуля, і, як наслідок, ККД всієї системи.Основна функція контролера сонячної панелі - це правильна зарядка акумуляторних батарей.Сьогодні на ринку повно дешевих китайських контролерів, якість яких далеко від досконалості, тому до вибору контролера сонячної панелі потрібно поставитися дуже серйозно. Давайте розглянемо основні види контролерів

• МРРТ контролери - останнє покоління контролерів заряду з найкращою технологією відбору енергії від фотомодуля. МРРТ розшифровується як (Maximum power point tracker) - спостереження за точкою максимальної потужності. МРРТ контролер постійно стежить за струмом і напругою, яким заряджається акб, переножает їх значення і вибирає пару "струм-напруга", при якому потужність сонячної панелі буде максимальною. Таким чином, застосовуючи МРРТ-контролери, ми отримуємо від сонячної батареї на 15-30% більше енергії, ніж від використання простого контролера. Точку максимальної потужності контролер обчислює так: Він послідовно знижує напругу від холостого ходу сонячного модуля до напруги на акб і обчислює пару "ток*напруга". найбільша пара "ток*напруга" - це і буде точка максимальної потужності.
• ШІМ контролери - розшифровується як широтно-імпульсна модуляція. Цей тип контролерів заряджає акб в кілька етапів
  1. Зарядка максимальним струмом для даної акб (струм часто виставляється в меню контролера і не повинен перевищувати 1/10 від ємності акб)
  2. ШІМ заряд: Коли напруга на акумуляторі досягає певного рівня контролер починає підтримувати постійну напругу за рахунок ШІМ-струму заряду. За рахунок цього запобігає нагрів і газоутворення в акумуляторі. Далі, у міру зарядки акб, струм поступово зменшується
  3. Підтримує заряд - коли аб повністю заряджена, контролер зменшує зарядний напруга і підтримує акб в зарядженому стані
• ON/OF - найпростіший тип контролера, він просто відключає сонячну панель від акумулятора, коли напруга досягла верхнього порогу (в цей момент акб заряджена всього на 75%) і підключає сонячну батарею до акб, коли напруга досягла нижнього порогу

ШІМ
Даний тип контролерів заряду краще оспользовать в тих регіонах, де є висока сонячна активність. Як правило це відносно не дорогий пристрій, який має простий алгоритм управління. Таке обладнання не доцільно встановлювати в місцях з низькому сонечной активністю. Це не раціонально і економічно не вигідно.



МРРТ
Даний тип контролерів є більш ефективним у порівнянні з ШІМ, оскільки має можливість суттєво збільшити аккумулируемую енергію (до 30%). В основі роботи цього типу контролера лежить відстеження точки максимальної потужності сонячної батареї. За рахунок чого цей пристрій коштує дорожче порівняно з іншим видом контролерів.



Входное напряжение
Эти даные указаны в технических характеристиках контроллера. Показатели должны подходить к напряжению холостого хода солнечной батареи, плюс 20% к запасу. Этот запас необходим, поскольку некоторые производители могут завышать выходное напряжени, а также в случае если солнечная активность слишком высока.



Суммарная мощность
Суммарна мощность солнечной батареи не должна превышать общей мощности системы (контроллера). Напряжение системы в таких случаях берется для разряженных аккумуляторов. Также нужно помнить о запасе — приблизительно 20%, расчитанный на повышенную солнечную активность.
