80А 12/24В USB Контролер заряду PowMr для сонячних батарей (модулів) p Дисплеєм Контролер заряду

Вибрати сонячний контролер

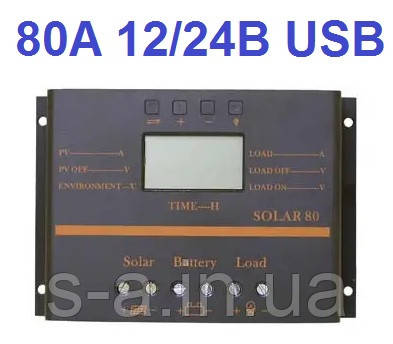

Контролер заряду - багатофункціональний ШІМ-контролер з інтелектуальним алгоритмом заряду АБ. Контролер призначений для управління режимами заряду і розряду АБ у складі сонячної електростанції, а також режимами підключення навантаження. Контролер оснащений ЖК-дисплеєм для відображення вироблених операцій та індикації параметрів роботи, а також для можливості проведення користувачем гнучкої настройки параметрів. Контролер забезпечує захист від перевантажень і короткого замикання в ланцюзі навантаження, від перезарядки і перерозряду АБ, неправильної полярності підключення АБ. В залежності від напруги АБ, контролер буде регулювати струм зарядки і подавати/відключати живлення навантаження. Контролер автоматично підлаштовується під АБ з напругою 12В або 24В. Контролер призначений для роботи з автономними системами з потужністю не більш 960Вт (12В) або 1920Вт (24В). У контролері використовується технологія температурної компенсації напруги в режимі заряду АБ, для чого в комплекті поставки є зовнішній температурний датчик, встановлюється в спеціальний роз'єм, розташований на верхній панелі корпусу. Для ефективного відводу тепла і захисту від перегріву самого контролера в ньому використана пасивна система природного охолодження - задня стінка виконана у вигляді радіатора. Органами управління контролера є чотири функціональні кнопки на передній панелі (зліва направо): кнопка перемикання інтерфейсів, кнопка зміни на збільшення, кнопка зміни параметрів на зменшення, кнопка з функцією підключення/відключення навантаження. Важливим достоїнством даної моделі контролера є USB-порт для зарядки мобільних телефонів.


Функціональні особливості контролера:

• Графічний ЖК-дисплей;
• Простий користувальницький інтерфейс;
• Кількість кнопок управління - чотири;
• Інтелектуальний режим заряду АБ з ШІМ технології;
• Покрокове зміна параметрів заряду і розряду АБ користувачем;
• Кнопка для ручного керування підключенням ланцюзі навантаження;
• Кнопка для відновлення заводських налаштувань;
• Захист АБ від розряду через сонячну панель (наприклад, вночі);
• Захист від підключення неправильною полярністю АБ;
• Захист АБ від глибокого розряду (перерозряду);
• Захист від перевантажень і КЗ по виходу;
• При підключенні зовнішнього термодатчика функція температурної компенсації напруги зарядки;
• Порт USB для зарядки мобільних телефонів;
• Встановлюються режими роботи навантаження.

Технічні характеристики:

• Тип контролера - ШІМ;
• Режим заряду АБ - інтелектуальний;
• Індикація режимів і параметрів роботи - РК;
• Кнопок управління - чотири;
• Роз'єм USB для зарядки мобільних телефонів, 5В, <500мА;
• Номінальна напруга - 12В або 24В (автоопределние);
• Номінальний струм зарядки - 80А;
• Номінальний струм навантаження - 80А;
• Максимальна напруга, що подається з сонячних панелей - 48В;
• Час припустимою перевантаження по потужності навантаження на 20% - до 3 секунд;
• Власне споживання - < 25мА;
• Вноситься падіння напруги - <0.16 В;
• Напруга відключення навантаження * - 10.7 В (12В) / 21.4 В (24В);
• Напруга відновлення живлення навантаження * - 12.5 В / 25.0 В;
• Напруга відключення заряду АБ * - 13.8 В / 27.6 В;
• Максимальний перетин проводів, що підключаються - 25мм2;
• Компенсація температури, при 25°С - -4мВ/°С (12В) / -8мВ/ °С (24В);
• Діапазон робочих температур - -10...+60ºС;
• Габарити - 188х128х61 мм;
• Колір корпусу - чорний;
• Монтаж - на вертикальну площину.

* - наведено заводське значення, задане за замовчуванням, параметр може бути настроєм користувачем самостійно

РК-дисплей схематично відображає роботу системи та параметри її роботи (перераховуємо за годинниковою стрілкою):

• Сонячна панель працює і виробляє струм на зарядку АБ;
• Сонячна панель не генерує струм;
• Індикація значення поточного напруги на АБ;
• Підключена/відключена навантаження;
• Індикація значення струму, що віддається в навантаження;
• Індикація значення напруги відключення навантаження;
• Індикація значення напруги відновлення живлення навантаження;
• Індикація обраного поточного режим роботи контролера;
• Індикатор глибокого розряду АБ (смайлик, веселий - все в порядку, сумний - АБ сильно розряджена);
• Індикація значення у відсотках ступеня накопиченого заряду АБ;
• Індикація значення температури навколишнього середовища (при встановлені зовнішньому термодатчику);
• Індикація значення напруги відключення заряду АБ;
• Індикація значення струму заряду АБ.

Вибір параметра для налаштування здійснюється лівою кнопкою, регулювання параметрів виробляються кнопками "+" і "-", правою кнопкою вручну відключити/підключити живлення на навантаження, відновити робочі настройок на заводські установки або у разі виникнення збою в роботі системи відключити її. Контролер дозволяє налаштувати:

• Напруга відключення навантаження за фактом настання розряду АБ;
• Напруга при якому заряджена АБ близько 50% і дозволяє підключити живлення навантаження;
• Напруга відключення заряду АБ (можливо подстойка під різні типи АБ);
• Таймер підключення навантаження при настанні заходу Сонця (LOAD ON).

Таймер LOAD ON дозволяє встановити час роботи навантаження після заходу Сонця. Час встановлюється в годинах. При установці "0 годин" - живлення навантаження підключається з моменту заходу сонця і до настання світанку. При установці "24 години" - живлення навантаження підключено цілодобово, до моменту примусового відключення через розряду АБ.

Підключення сонячної панелі, АБ, навантаження:
1) Підключіть "+" і "-" АБ до відповідних клем контролера.
2) Підключіть "+" і "-" фотомодулів до відповідних клем контролера.
3) Підключіть "+" і "-" навантаження до відповідних клем контролера.
