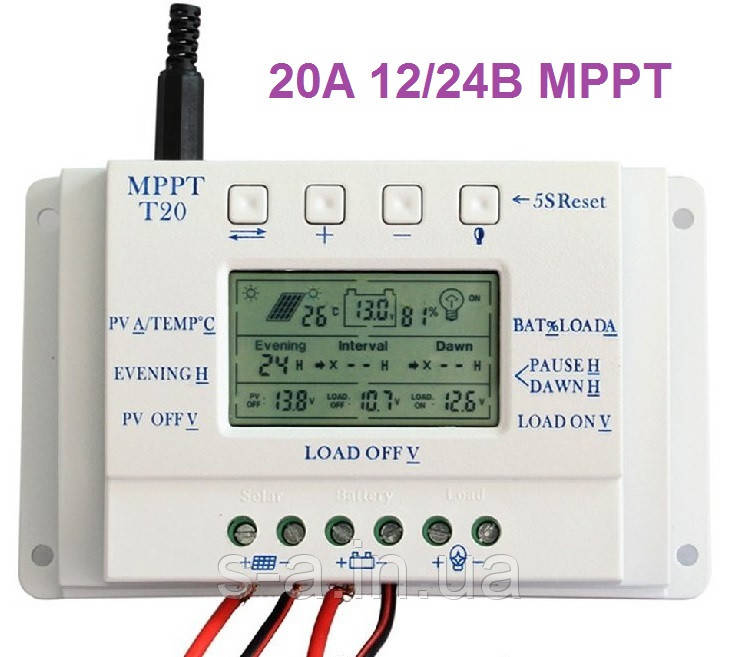

20А 12/24В MPPT Контролер заряду сонячних батарей (модулів) з Дисплеєм Контролер заряду для сонячних модулів

Вибрати сонячний контролер

Даний контролер відстежує точку максимальної потужності (ТММ) і автоматично вибирає потрібне співвідношення напруги і сили струму, які видає сонячна батарея. Даний клас контролерів знімає більш високу напругу з сонячних батарей і перетворює його в найбільш підходяще напруга, необхідне для заряду АКБ. Використання даного типу контролерів дозволяє максимальною ефективністю використовувати потенціал сонячних батарей і як наслідок знімати на 15-30 % більше електроенергії порівняно з іншими контролерами.

- графічний РК-дисплей
- простий користувальницький інтерфейс
- кількість кнопок управління - чотири
- автоматична зарядка до вибраного напруги
- захист від переполюсовки полярності підключення АКБ
- ШІМ-технологія з інтелектуальним режимом заряду АКБ
- кнопка для ручного керування підключенням навантаження ланцюга

• номінальний робочий струм:  20А
• макс. напруга, що подається з сонячних панелей: < 48 В
• номінальна робоча напруга: 12 В або 24 В (автовибір)
• напруга відключення заряду АБ: 13.8 В / 27.6 В
• напруга відключення навантаження: 10.7 В / 21.4 В
• напруга відновлення живлення навантаження: 12.5 В/ 25.0 В
• робоча температура: -10°C ~ +60 º с
• температура зберігання: -30°C ~ 70°C
• власне споживання: < 15 мА
• вноситься падіння напруги: < 0.16 В
• компенсація температури, при 25°С: -4 мВ/°С (12 В) / -8 мВ/ °С (24 В)
• вага: 300 грам
• габаритні розміри: 143 x 89 x 46 мм

у комплект поставки входять:

- контролер заряду MPPT
- зовнішній термодатчик
- керівництво користувача

Вибір типу контролера для сонячної панелі

Вибрати сонячний контролер

Контролер Сонячної панелі- одна з найважливіших частин сонячної електростанції, від нього залежить термін служби акумуляторних батарей, кількість корисної енергії, яку ми візьмемо з сонячного модуля, і, як наслідок, ККД всієї системи.Основна функція контролера сонячної панелі - це правильна зарядка акумуляторних батарей.Сьогодні на ринку повно дешевих китайських контролерів, якість яких далеко від досконалості, тому до вибору контролера сонячної панелі потрібно поставитися дуже серйозно. Давайте розглянемо основні види контролерів

• МРРТ контролери - останнє покоління контролерів заряду з найкращою технологією відбору енергії від фотомодуля. МРРТ розшифровується як (Maximum power point tracker) - спостереження за точкою максимальної потужності. МРРТ контролер постійно стежить за струмом і напругою, яким заряджається акб, переножает їх значення і вибирає пару "струм-напруга", при якому потужність сонячної панелі буде максимальною. Таким чином, застосовуючи МРРТ-контролери, ми отримуємо від сонячної батареї на 15-30% більше енергії, ніж від використання простого контролера. Точку максимальної потужності контролер обчислює так: Він послідовно знижує напругу від холостого ходу сонячного модуля до напруги на акб і обчислює пару "струм*напруга". найбільша пара "струм*напруга" - це і буде точка максимальної потужності.
• ШІМ контролери - розшифровується як широтно-імпульсна модуляція. Цей тип контролерів заряджає акб в кілька етапів
  1. Зарядка максимальним струмом для даної акб (струм часто виставляється в меню контролера і не повинен перевищувати 1/10 від ємності акб)
  2. ШІМ заряд: Коли напруга на акумуляторі досягає певного рівня контролер починає підтримувати постійну напругу за рахунок ШІМ-струму заряду. За рахунок цього запобігає нагрів і газоутворення в акумуляторі. Далі, у міру зарядки акб, струм поступово зменшується
  3. Підтримує заряд - коли аб повністю заряджена, контролер зменшує зарядний напруга і підтримує акб в зарядженому стані
• ON/OF - найпростіший тип контролера, він просто відключає сонячну панель від акумулятора, коли напруга досягла верхнього порогу (в цей момент акб заряджена всього на 75%) і підключає сонячну батарею до акб, коли напруга досягла нижнього порогу

ШІМ
Даний тип контролерів заряду краще оспользовать в тих регіонах, де є висока сонячна активність. Як правило це відносно не дорогий пристрій, який має простий алгоритм управління. Таке обладнання не доцільно встановлювати в місцях з низькому сонечной активністю. Це не раціонально і економічно не вигідно.



МРРТ
Даний тип контролерів є більш ефективним у порівнянні з ШІМ, оскільки має можливість суттєво збільшити аккумулируемую енергію (до 30%). В основі роботи цього типу контролера лежить відстеження точки максимальної потужності сонячної батареї. За рахунок чого цей пристрій коштує дорожче порівняно з іншим видом контролерів.



Вхідна напруга
Ці дані вказані в технічних характеристиках контролера. Показники повинні підходити до напруги холостого ходу сонячної батареї, плюс 20% запасу. Цей запас необхідний, оскільки деякі виробники можуть завищувати вихідна напряжени, а також у разі якщо сонячна активність дуже висока.



Сумарна потужність
Суммарна потужність сонячної батареї не повинна перевищувати загальної потужності системи (контролера). Напруга системи в таких випадках береться для розряджених акумуляторів. Також потрібно пам'ятати про запас — приблизно 20%, розрахований на підвищену сонячну активність.
