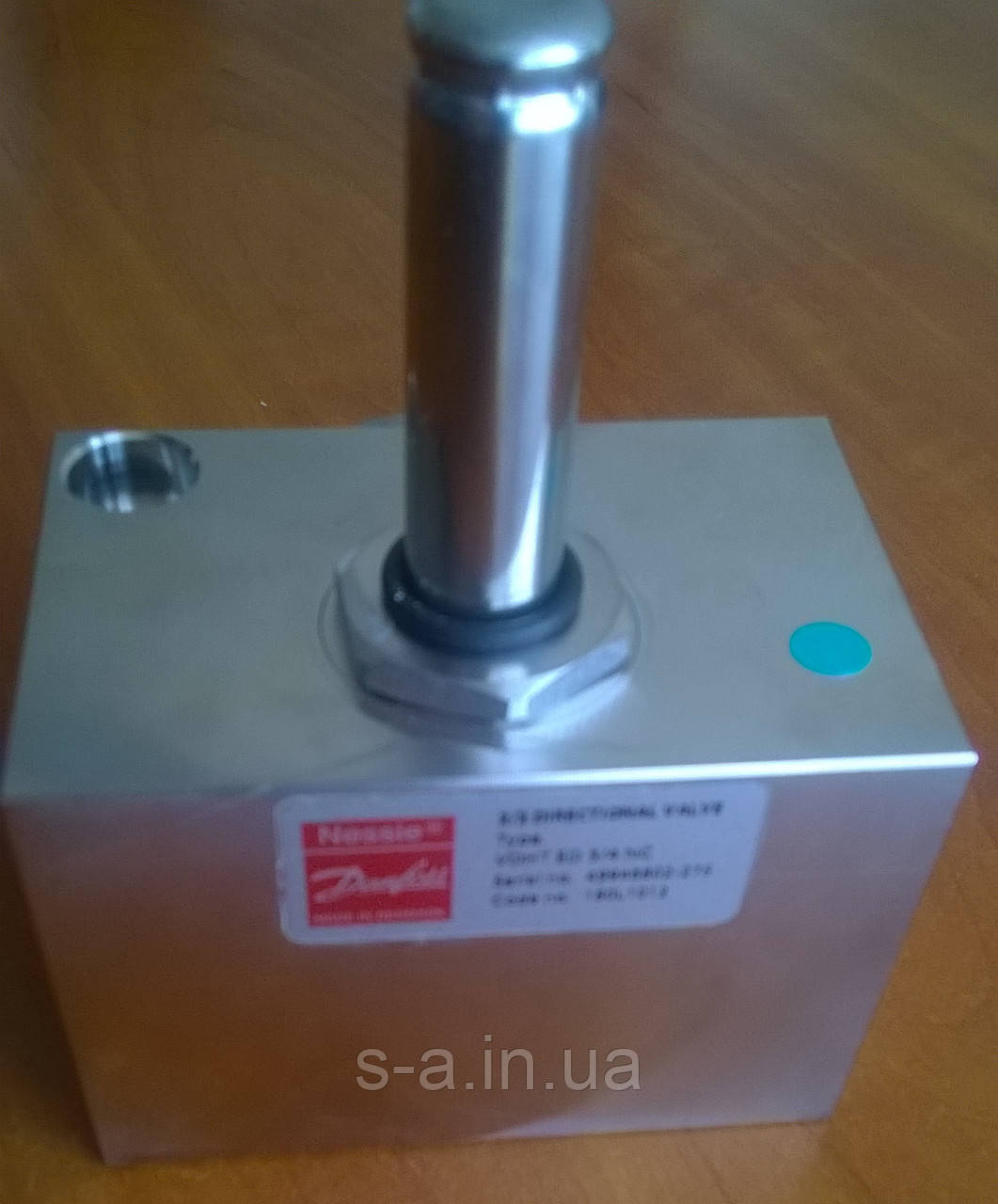

Клапан електромагнітний VDHT 3/4 дюйма (на високий тиск до 210 барів)

Серія клапанів VDHT клапанів розроблена для різних застосувань з ущільненнями та кільцевими матеріалами в сумісних із нейтральними середовищами. Типовий спосіб застосування є вода чисті флюїди та легкі топкові мазути. Клапани використовуються для різних застосувань: системи миття автомобілів, стаціонарні мийки високого тиску, мобільні транспортні засоби та системи пилового очищення.

Функції
Клапани прямої дії з пілотним керуванням ON / OFF - седельний клапан электрически керується котушкою.

Особливості

• Стійкі до корозії (Неіржавкий матеріал)
• Легко очищається
• Надійність
• Стійкий до бруду, макс. діаметр отвору сита (фільтр) Ширина 200 мкм або краще
• Стійкий до високої температури
• Міцна конструкція запобігає витіканню
• Висока захист котушки IP67 (NEMA 4X)
• Можливість отримати компактний і просте рішення (блок Інтегрований клапан)

Версії
Тіло клапана, блоки і колектори виготовлені з неіржавкої сталі AISI 304 (1.4301 W.No.), и поршня з неіржавкої сталі AISI 316 (1.4401 W.No.). Стандартні клапани постачаються з тефлоновим PTFE поршнем і FKM як ущільнювальним матеріалом и FPM ущільнювальних кілець. Клапани прямої дії VDHT можуть постачатися з рядом монтажних можливостей, напрямок потоку, З'єднання: ¼, 3/8, ½, 3⁄4 и 1 "BSP и понад - визначальні такі позначення. VDHT клапани також доступні з різзю NPT. VDHT інтегровані блоки клапанів забезпечують простір и економне рішення в тих випадках, коли вентилі мають бути розміщені поруч один з одним. Крім того, блоки со  вбудованими клапанами забезпечують зниження втрат тиску.

Температура

• Робоча температура: 2-90 °C (35.6-194 °F)
• Температура довкілля: 2-80 °C (35.6-176 °F) залежить від специфікації котушки
• Температура зберігання: -40–80 °C (-40-176 °F) За умови, що клапан очищений від рідини та збережений у стані "ввімкнений".

Час відкриття/закриття NC (at Qnom) G 3/8: 100-125 ms / 200-300 ms, G 1/2: 120-140 ms / 200-300 ms.

Встановлення     Рекомендується встановлення котушкою вгору
Діапазон тиску, бари          0 – 210
Макс. випробувальний тиск, бар     210
Час відкриття*, мс    120–140
Час закриття*, мс   200–300
Макс. температура довкілля  от 2 до 90 °С
Робоча температура середовища, °С3)    от 2 до 80 °С

Позиційно керовані нормально закриті електромагнітні клапани типу EV224B з електромагнітною котушкою призначені для використання в промисловості для середовищ із високим тиском, наприклад, для стисненого повітря.

Електромагнітний клапан — ефективний електромеханічний пристрій, призначений для регулювання потоків усіх типів рідин і газів. Він складається з корпусу, соленоїду (електроа) з осердям, на якому встановлений диск або поршень, що регулює потік.

Принцип дії

На електромагнітну котушку клапана подається електрична напруга, після чого магнітний сердечник втягується в соленоїд, що призводить до відкриття або закриття клапана. Серцевик поміщений усередині закритої трубки котушки соленоїда — це необхідно для герметичності електромагнітного клапана.

Пристрій електромагнітного клапана подібний до пристрою звичайного запірного клапана, проте відкриття або закриття електромагнітного клапана відбувається без механічних зусиль — за допомогою електромагнітної котушки (солоїда) через подавання на неї електричної напруги.

Солоноїдний клапан застосовується як у складних технологічних процесах, так і в побуті. З його допомогою можна дистанційно подати необхідний об'єм рідини, пари або газу в потрібний момент часу (подання води в поливальних системах, регулювання опалювальних процесів, забезпечення роботи котельних об'єктів, у системах дозування та змішування, а також для зливання води).

Позиційно керовані нормально закриті електромагнітні клапани типу EV220B з електромагнітною котушкою призначені для використання в промисловості. Залежно від матеріалу корпусу вони можуть застосовуватися як для
нейтральних, так і для агресивних середовищ.
