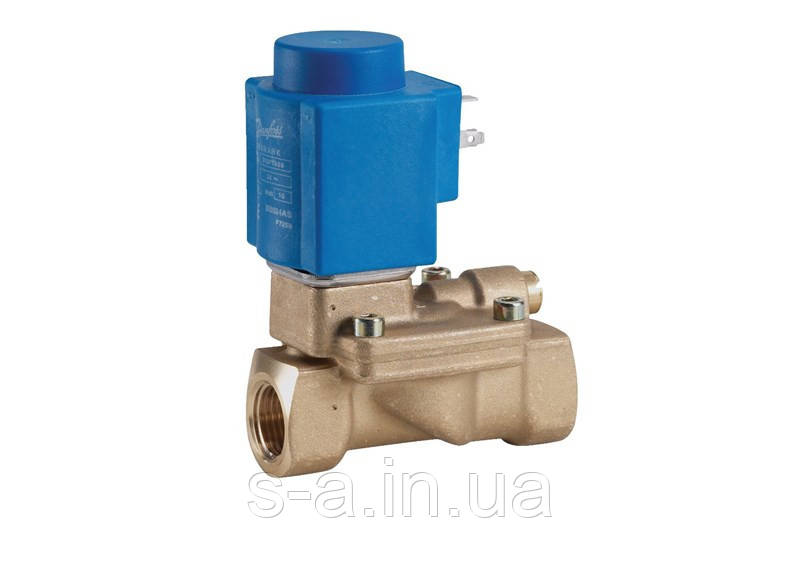

EV224B G3/4 клапани для середовищ високого тиску
5 707,66 ₴
Показати оптові ціни- Під замовлення
- Оптом і в роздріб
- Код: 032U8362
Відправка з 04 березня 2025
EV224B G3/4 клапани для середовищ високого тискуПід замовлення
5 707,66 ₴
+380 (50) 448-73-35
- +380 (63) 856-31-42
повернення товару протягом 14 днів за домовленістю
EV224B, Двопозиційні двоходові електромагнітні клапани із сервоприводом для високого тиску
EV224B — двопозиційний двопозиційний електромагнітний клапан із сервоприводом призначений для використання в системах із тиском до 40 барів і температури робочої сре-ди до 60 °C. Випускаються в нормально закритому та нормально відкритому модифікаціях. Вбудований фільтр пілотної системи, що регулюється час закриття, а також клас захисту до IP67 (залежно від котушки) забезпечують надійну роботу.
- Для пневмосистем високого тиску (до 40 барів);
- Двопозиційний двоходовий, із сервоприводом
- Ду 15 - 25
- НЗ і АБО варіанти
- Латунний корпус клапана
- Вбудований фільтр для захисту пілотної системи
- На основі перевіреної технології EV220B
EV224B нормально (відкриті) закриті клапани із сервоприводом для середовищ високого тиску
- 2/2-ходовий, нормально (відкритий) закритий, електромагнітний клапан із сервоприводом для середовищ із високим перепадом тиску — до 40 барів.
- Вбудований фільтр системи сервоприводу
- Ду = 15-25 мм
- Кv = 4-11 м3/год
- Клас захисту до IP 67
- Працює із сервоприводом тисків від 0,3 до 40 барів
- Широка номенклатура сумісних котушок
- Нарізне приєднання G 1/2-1
- Оптимальне рішення для роботи стисненим повітрям
| Характеристики | Величина |
| Тип | EV224B |
| Вага кг | 0.690 кг |
| Actuator size | 13.5 mm |
| Actuator size [in] | 0.53 in |
| Макс.температура довкілля [°C] | 80 °C |
| Макс.температура довкілля [°F] | 176 °F |
| Матеріал корпусу | Латунь |
| З'єднання | G 1/2 |
| Приєднання Внутрішнє/Нніжне | Внутрішнє |
| Стандарт приєднання | ISO 228-1 |
| витрата [гал/хв] | 4,700 gpm US |
| Перепад тиску [бар] | 0,3 - 40 bar |
| Диференціальний тиск [psi] | 4,3 - 571,4 psi |
| EAN | 5702423163908 |
| Функція | H3 |
| Kv расход [м/ч] | 4,000 m3/h |
| Макс. Робочий тиск [бар] | 40,0 bar |
| Макс. робочий тиск [psi] | 570 psig |
| Діапазон температури середовища [°C] | -10 - 60 °C |
| Діапазон температури середовища [°F] | 15 - 140 °F |
| Кількість входів і виходів | 2/2 |
| Експлуатація | Із сервоприводом |
| Розмір отвору [дюйм] | 5/8 in |
| Розмір отвору | 15,00 mm |
| Форма паковання | Multi pack |
| Кількість в пачці | 24 PC |
| Матеріал ущільнення | NBR |
| Позначення типу | Солоноїдний клапан |
EV224B, Двопозиційні двоходові електромагнітні клапани із сервоприводом для високого тиску
EV224B — двопозиційний двоходовий електромагнітний клапан із сервоприводом призначений для використання в системах із тиском до 40 барів і температури робочої скре-ди до 60 °C. Випускаються в нормально закритому та нормально відкритому модифікаціях. Вбудований фільтр пілотної системи, що регулюється час закриття, а також клас захисту до IP67 (залежно від котушки) забезпечують надійну роботу.
- Для пневмосистем високого тиску (до 40 барів);
- Двопозиційний двоходовий, із сервоприводом
- Ду 15 - 25
- НЗ і АБО варіанти
- Латунний корпус клапана
- Вбудований фільтр для захисту пілотної системи
- На основі перевіреної технології EV220B
Номенклатура, що постачається
| КОД | Тип | Експлуатація | Функція | З'єднання | Розмір отвору [mm] | Мат. ущільнення | Перепад тиску [бар] | Мат. корпусу | Kv value [mі/h] | ||||
| 032U8360 | EV224B | Із сервоприводом | H3 | G 1/2 | 15,00 mm | NBR | 0,3 - 40 bar | Латунь | 4,000 m3/h | ||||
| 032U8361 | EV224B | Із сервоприводом | H0 | G 1/2 | 15,00 mm | NBR | 0,3 - 40 bar | Латунь | 4,000 m3/h | ||||
| 032U8362 | EV224B | Із сервоприводом | H3 | G 3/4 | 20,00 mm | NBR | 0,3 - 40 bar | Латунь | 8,000 m3/h | ||||
Характеристики
| Основні | |
|---|---|
| Мінімальна робоча температура | -10 град. |
| Тип клапана | Електромагнітний |
| Функціональне призначення клапана | Запірний клапан, Відключаючий клапан, Відсікаючий клапан |
| Тип приєднання | Муфтове |
| Напрямок потоку в клапані | Прохідне |
| Країна виробник | Данія |
| Максимальна робоча температура | 60 град. |
| Мінімальний робочий тиск | 0.3 бар |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Виробник | Danfoss |
| Максимальний робочий тиск | 40 бар |
| Привід | Електричний |
| Матеріал корпусу | Латунь |
| Робоче середовище | Газ, Повітря, Вода |
Інформація для замовлення
- Ціна: 5 707,66 ₴
