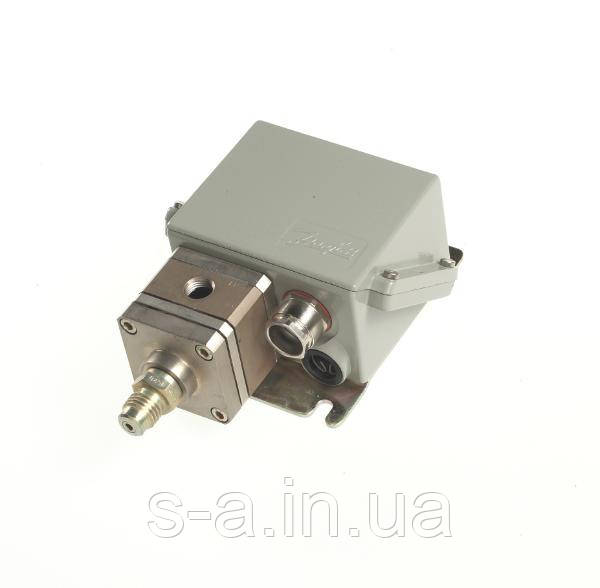

Диференціальні реле тиску порівнюють роз'єм тиску, що підводиться до реле, зі значенням втоми, що встановлюється на приладі, і призначені для регулювання, поточного контролю й аварійної сигналізації в промисловості та морському секторі. Встановлюються в системах із рідкими та газоподібними середовищами, а також
парою.
Реле RT забезпечені однополюсними вимикачами, які замикають або розмикають електричний ланцюг у разі зміни тиску в системі, порівнюючи з заданим.
Ця серія реле вирізняється високим ступенем захисту, надійністю й міцністю.
Основні параметри
• Діапазон різності тисків: 0 - 11 барів
• Замінна контактна група
• Варіант із позолоченими контактами
• Висока надійність
• Клас захисту корпусу IP66
• Схвалено для використання в морському секторі (RMRS)
• Варіант із настроюваною нейтральною зоною
Реле тиску RT мають два монтажні отвори. RT може монтуватися в будь-якому положенні. Монтаж здійснюється динамометричним ключем. RT, обладнані вимикачами 017-0181, встановлюються настройковою ручкою вгору. Під час монтажу тиску перепаду тиску низьконапірна сторона (значна LP) має встановлюватися у верхньому положенні. Якщо реле тиску схильне до вібрації, то рекомендується встановлювати його приєднувальними штуцерами для кабелю вниз
Підбір реле тиску
Розглянемо на прикладі, як правильно підбирати реліз тиску та визначити його параметри. RT 200L спільно з частотним перетворювачем VLT керує тиском насоса в діапазоні від 32 до 35 м водяного стовпа. Ручкою настроювання 5 встановлюємо значення 3,3 бара (3,5 бара (35 м водяного стовпа) мінус постійний диференціал 0,2 бара).
Нейтральна зона 35-32 = 3 м водяного стовпа (0,3 бара) встановлюється за допомогою диска 40. Згідно з діаграмою на рис. 10 тисків 0,3 бара відповідає позначці, близька до "1". Точніше значення можна знайти, провівши контрольний експеримент
Основні | |
---|---|
Ступінь захисту IP | 33 |
Тип виходу | Реле |
Приєднання | G¼" зовнішнє |
Країна виробник | Данія |
Виробник | Danfoss |
Матеріал корпусу | Метал, Пластик |
Контрольована середа | Масло, Рідина, Газ, Повітря |
- Ціна: від 16 775,29 ₴
