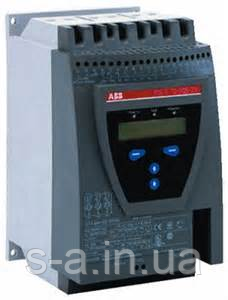

Устройство плавного пуска двигателя 90kW PSTX170-600-70 Пристрій плавного пуску (90 кВт)

Пристрої плавного пуску двигунів

Пристрої плавного пуску призначені для плавного пуску та зупинки трифазних електродвигунів змінного струму, зменшення пускових струмів і запобігання пошкодженню внаслідок дії високих пускових моментів на вал двигуна. Цифровий контролер дає змогу забезпечити високу точність роботи та простоту встановлення. Передбачена можливість індивідуального настроювання тривалості розгону та гальмування. Завдяки можливості настроювання пускового моменту, а також реалізації пуску поштовхом пускачі підходять для виконання завдань, пов'язаних із пуском/остановим електродвигуном, конвеєрів, насосів, вентиляторів тощо. Пристрій плавного пуску є альтернативою для схеми "зірка-трикутник".

Призначення

Керування процесом запуску, роботи та зупинки електродвигунів:

• плавний розгін;
• плавний зупинок;
• зменшення пускового струму;
• узгодження крутного моменту двигуна з моментом навантаження.

Під час пуску крутний момент за частки секунди часто досягає 150-200 % від номінального, що може призвести до виходу з ладу механічної частини привода. Водночас пусковий струм може бути в 6-8 разів більшим за номінальну, через це в місцевій електричній мережі виникає падіння напруги. Падіння напруги може створювати проблеми для інших навантажень мережі, а якщо падіння напруги занадто велике, може не запуститися й сам двигун. Застосування пристроїв плавного пуску забезпечує обмеження швидкості наростання й максимального значення пускового струму від нуля до номінального значення впродовж заданого часу. В електронних пристроях плавного пуску обмеження струму досягається за допомогою плавного наростання напруги на обмотках електродвигуна. Це дає змогу під час пуску утримувати параметри електродвигуна (струм, напруга та т. ) в безпечних межах, що знижує ймовірність перегрівання обмоток і усуває ривки в механічній частині приводу, а також ймовірність виникнення гідравлічних ударів у трубах і засувках у момент пуску та зупинки. Зрештою правильно обраний і налаштований пристрій плавного пуску підвищує показники довговічності та безвідмовності електродвигуна та його приводу.

• Настроюваний пусковий момент до 85%
• Функція пуску поштовхом
• Універсальна керівна напруга: 24480 В перем./пост. струм
• Автовизначення зникнення фази
• Автоматична адаптація до частоти 50/60 Гц
• Можливість встановлення додаткових контактів
• Індикація стану
• Необмежена кількість циклів пуску/установа на годину
• Вбудований варисний захист
• Компактна модульна конструкція
• Можливість встановлення на DINрейку
• Відповідність EN 6094742
• CE і UL 508
