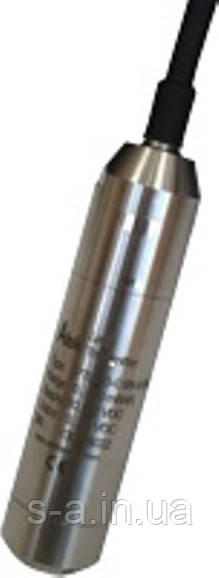

Датчик тиску Датчик рівня гідростатичний PTL110

Пьезорезистивный кремнієвий сенсор

Кабель з пустотілої житловий

Застосовується в агресивних середовищах

Висока надійність і тривалість служби

Вимірювання рівня від 1 до 200 метрів

PTL Технічна специфікація

Діапазон від 50 Millibar до 25 Bar

Вихідний сигнал4...20mA ( 2 провід. ) 0...10 VDC (3 провід. )

Надмірне давление200%FS

Напруга живлення+12...30 VDC

Похибка 0,25 %

Ступінь захисту IP68

Матеріал корпусу Нержавіюча сталь ( 304L ) Вага 350 грам

Застосування

Свердловини

Резервуари

Відкриті водойми

Очищення стічних вод

Баки з водою

Моніторинг ґрунтових вод

Моніторинг поверхневих вод

Перетворювачі тиску пристрої можуть використовуватися практично в будь-яких галузях промисловості, де потрібно вимірювати тиск.

Чутливий елемент виконаний за пъезорезистивной технології на основі кристала монокристалічного кремнію і захищений силіконовим гелем і мембраною з кислотостійкої нержавіючої сталі. Всі чутливі елементи термокомпенсированы і відкалібровані за допомогою лазера. Ця технологія дозволяє отримати наступні переваги в порівнянні зі стандартним сенсором типу кремній на сапфірі (КНС):

• мінімальні гістерезисні явища під дією температури і тиску;
• стабільність градуювальної характеристики;
• мінімальний вплив температури на точність;
• стійкість до гідроудару та пульсацій тиску;
• здатність до 6 кратним статичних перевантажень.

Перетворювачі тиску поставляються з популярним струмовим вихідним сигналом 4 – 20 мА, зручним для електромонтажних робіт штекером DIN 43650 і штуцерами поширених типорозмірів G 1/4A і G 1/2A. Все це робить новий продукт легко застосовним у більшості завдань вимірювання тиску.

Серед інших переваг нових перетворювачів тиску можна виділити:

• міцний суцільнометалевий корпус;
• нейтралізує гідроудари вбудований демпфер пульсацій
• чудові показники електромагнітної сумісності;
• висока вібростійкість

Використовуючи більш ніж 30 річний досвід у розробці засобів вимірювання для суднобудування та мобільного гідравліки і інших галузей промисловості, пропонуємо на ринку унікальний продукт за співвідношенням високих споживчих якостей і доступної ціни.

Перевідна таблиця одиниць вимірювання тиску

Бар
1бар = 0.1 МПа 1бар = 100 кПа 1бар = 1000 мбар 1бар = 1.019716 кгс/см2 1бар = 750 мм. рт.ст.(торр) 1бар = 10197.16 кгс/м2 (атм.тих.) 1бар = 10197.16 мм. вод. ст. 1бар = 0.986 атм. фіз. 1бар = 10 Н/см2 1бар = 1000000 дін /см2=106дин/см2 1бар = 14.50377 psi (фунт на квадратний дюйм)	1 мбар = 0.1 кПа 1 мбар = 0.75 мм. рт. ст.(торр) 1 мбар = 10.19716 кгс/ м2 1 мбар = 10.19716 мм. вод. ст. 1 мбар = 0.401463 in.H2O (дюйм водяного стовпа)
МПа	кПа
1МПа = 1000000 Па 1МПа = 1000 кПа 1МПа = 10.19716 кгс/см2 (атм.тих.) 1МПа = 10 бар 1МПа = 7500 мм. рт. ст.(торр) 1МПа = 101971.6 мм. вод. ст. 1МПа = 101971.6 кгс /м2 1МПа = 9.87 атм. фіз. 1МПа = 106 Н/м2 1МПа = 107дин/см2 1МПа = 145.0377 psi 1МПа = 4014.63 in.Н2О	1кПа = 1000 Па 1кПа = 0.001 МПа 1кПа = 0.01019716 кгс/см2 1кПа = 0.01 бар 1кПа = 7.5 мм. рт. ст.(торр) 1кПа = 101.9716 кгс/м2 1кПа = 0.00987 атм. фіз. 1кПа = 1000 Н/м2 1кПа =10000 дін/см2 1кПа = 10 мбар 1кПа =101.9716 мм. вод. ст. 1кПа = 4.01463 in.H2O 1кПа = 0.1450377 psi 1кПа = 0.1 Н/см2
КГС/СМ2 (АТМ.ТИХ.)	ММ.РТ.СТ. (ТОРР)
1кгс/см2 = 0.0980665 МПа 1кгс/см2 = 98.0665 кПа 1кгс/см2 = 0.980665 бар 1кгс/см2 = 736 мм. рт.ст. (торр) 1кгс/см2 = 10000 мм. вод.ст. 1кгс/см2 = 0.968 атм. фіз. 1кгс/см2 = 14.22334 psi 1кгс/см2 = 9.80665 Н/см2 - 1кгс/см2 = 10000 кгс/м2	1мм. рт.ст. = 133.3 ·10-6 МПа 1мм. рт.ст. = 0.1333 кПа 1мм. рт.ст. = 133.3 Па 1мм. рт.ст. = 13.6 ·10-4 кгс/см2 1мм. рт.ст. = 13.33 ·10-4 бар 1мм. рт.ст. = 1.333 мбар 1мм. рт.ст. = 13.6 мм вод.ст. 1мм. рт.ст. = 13.16 ·10-4 атм. фіз. 1мм. рт.ст. = 13.6 кгс/м2 1мм. рт.ст. = 0.019325 psi 1мм. рт.ст. = 75.051 Н/см2
ММ.ВОД.СТ.(КГС/М2)
1мм. вод.ст. = 9.80665 · 10 -6 МПа 1мм. вод.ст. = 9.80665 · 10 -3 кПа 1мм. вод.ст. = 0.980665 · 10-4 бар 1мм. вод.ст. = 0.0980665 мбар 1мм. вод.ст. = 0.968 · 10-4 атм.фіз. 1мм. вод.ст. = 0.0736 мм. рт.ст.(торр) 1мм. вод.ст. = 0.0001 кгс/см2 1мм. вод.ст. = 9.80665 Па 1мм. вод.ст. = 9.80665 ·10-4 Н/см2 1мм. вод.ст. = 703.7516 psi
