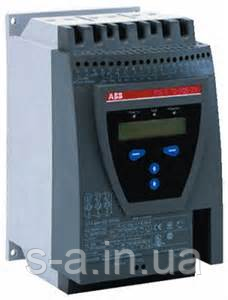

Пристрій плавного пуску двигуна PSTX250-600-70 600В 250А Пристрій плавного пуску (132 кВт)

Пристрої плавного пуску двигунів

Пристрої плавного пуску призначені для плавного пуску та зупинки трифазних електродвигунів змінного струму, зменшення пускових струмів і попередження пошкоджень в результаті дії високих пускових моментів на вал двигуна. Цифровий контролер дозволяє забезпечити високу точність роботи і простоту установки. Передбачена можливість індивідуального налаштування тривалості розгону і гальмування. Завдяки можливості налаштування пускового моменту, а також реалізації пуску поштовхом пускачі підходять для вирішення завдань, пов'язаних з пуском/ остановом електродвигунів, конвеєрів, насосів, вентиляторів і т. п. Пристрій плавного пуску є альтернативою для схеми "зірка-трикутник".

Призначення

Управління процесом запуску, роботи та зупинки електродвигунів:

• плавний розгін;
• плавний зупинка;
• зменшення пускового струму;
• узгодження крутного моменту двигуна з моментом навантаження.

Во время пуска крутящий момент за доли секунды часто достигает 150—200 % от номинального, что может привести к выходу из строя механической части привода. При этом пусковой ток может быть в 6-8 раз больше номинального, из-за этого в местной электрической сети возникает падение напряжения. Падение напряжения может создавать проблемы для других нагрузок сети, а если падение напряжения слишком велико, то может не запустится и сам двигатель. Применение устройств плавного пуска обеспечивает ограничение скорости нарастания и максимального значения пускового тока от нуля до номинального значения в течение заданного времени. В электронных устройствах плавного пуска ограничение тока достигается путем плавного нарастания напряжения на обмотках электродвигателя. Это позволяет во время пуска удерживать параметры электродвигателя (ток, напряжение и т. д.) в безпечних межах, що знижує ймовірність перегріву обмоток та усуває ривки в механічної частини приводу, а також ймовірність виникнення гідравлічних ударів у трубах і засувках в момент пуску і зупинки. В кінцевому підсумку правильно вибране і налаштоване пристрій плавного пуску підвищує показники довговічності та безвідмовності електродвигуна і його приводу.

• Настроюваний пусковий момент до 85 %
• Функція пуску поштовхом
• Універсальне керуюча напруга: 24480 В перем./пост. струму
• Автовизначення пропадання фази
• Автоматична адаптація до частотою 50/60 Гц
• Можливість установки додаткових контактів
• Індикація стану
• Необмежене число циклів пуску/зупинки у годину
• Вбудована варисторний захист
• Компактна модульна конструкція
• Можливість установки на din-рейку
• Відповідність EN 6094742
• CE і UL 508
