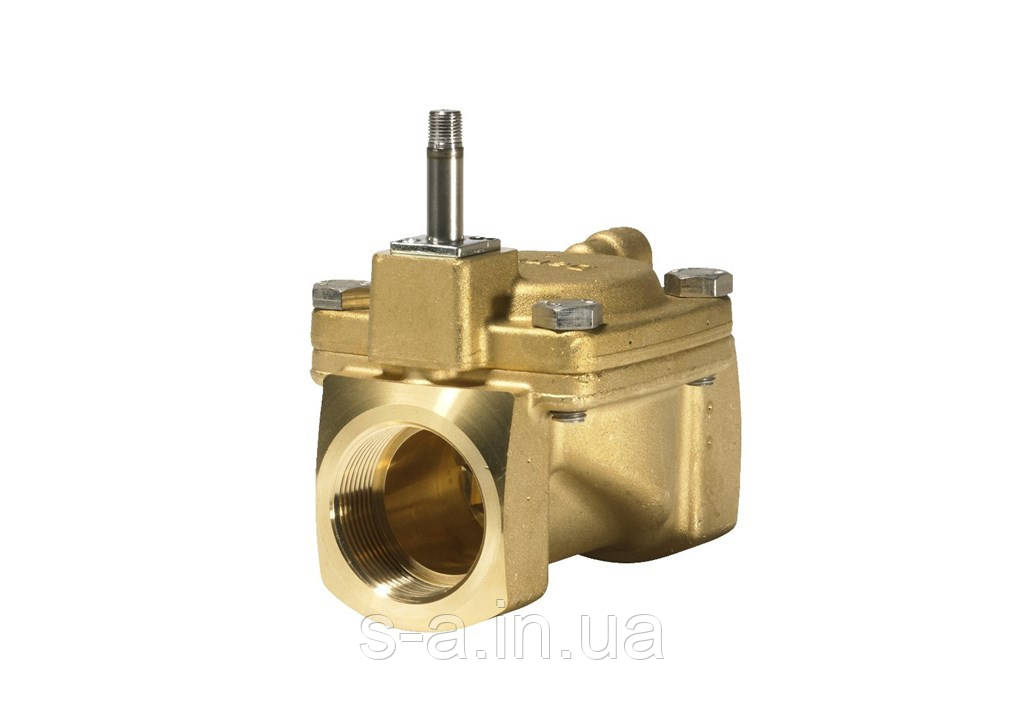

Клапан електромагнітний EV220B 1 1/2 дюйма EV220B 40B G112N NC000
13 487,25 ₴
Показати оптові ціни- Немає в наявності
- Оптом і в роздріб
- Код: 032U7174
- +380 (63) 856-31-42
| Характеристики | Величина |
| Тип | EV220B |
| Вага кг | 3.05 кг |
| Actuator size | 13.5 mm |
| Actuator size [in] | 0.53 in |
| Макс.температура довкілля [°C] | 80 °C |
| Макс.температура довкілля [°F] | 176 °F |
| Матеріал корпусу | Латунь |
| З'єднання | G 1 1/2 |
| Приєднання Внутрішнє/Нніжне | Внутрішнє |
| Стандарт приєднання | ISO 228-1 |
| витрата [гал/хв] | 27,700 gpm US |
| Перепад тиску [бар] | 0,3 - 16 bar |
| Диференціальний тиск [psi] | 4,3 - 228,6 psi |
| EAN | 5702423125142 |
| Функція | H3 |
| Kv расход [м/ч] | 24,000 m3/h |
| Макс. Робочий тиск [бар] | 16,0 bar |
| Макс. робочий тиск [psi] | 232 psig |
| Діапазон температури середовища [°C] | -10 - 90 °C |
| Діапазон температури середовища [°F] | 15 - 195 °F |
| Кількість входів і виходів | 2/2 |
| Експлуатація | Із сервоприводом |
| Розмір отвору | 40,00 mm |
| Orifice size [in] | 1 1/2 in |
| Форма паковання | Single pack |
| Кількість в пачці | 1 pc |
| Матеріал ущільнення | NBR |
| Позначення типу | Солоноїдний клапан |
Електромагнітний клапан — ефективний електромеханічний пристрій, призначений для регулювання потоків усіх типів рідин і газів. Він складається з корпусу, соленоїду (електроа) з осердям, на якому встановлений диск або поршень, що регулює потік.
Принцип дії
На електромагнітну котушку клапана подається електрична напруга, після чого магнітний сердечник втягується в соленоїд, що призводить до відкриття або закриття клапана. Серцевик поміщений усередині закритої трубки котушки соленоїда — це необхідно для герметичності електромагнітного клапана.
Пристрій електромагнітного клапана подібний до пристрою звичайного запірного клапана, проте відкриття або закриття електромагнітного клапана відбувається без механічних зусиль — за допомогою електромагнітної котушки (солоїда) через подавання на неї електричної напруги.
Солоноїдний клапан застосовується як у складних технологічних процесах, так і в побуті. З його допомогою можна дистанційно подати необхідний об'єм рідини, пари або газу в потрібний момент часу (подання води в поливальних системах, регулювання опалювальних процесів, забезпечення роботи котельних об'єктів, у системах дозування та змішування, а також для зливання води).
Позиційно керовані нормально закриті електромагнітні клапани типу EV220B з електромагнітною котушкою призначені для використання в промисловості. Залежно від матеріалу корпусу вони можуть застосовуватися як для
нейтральних, так і для агресивних середовищ.
EV220B (15-50) нормально закриті клапани із сервоприводом
— 2/2-ходовий, нормально закриті, електромагнітний клапан із сервоприводом для роботи з водою, оліями, повітрям і подібними нейтральними середовищами. Варіант із корпусом із латуні, стійкою до вимивання цинку.
- Ду = 15-50 мм
- Кv = 4-40 м3/год
- Клас захисту до IP 67
- Працює із сервоприводом тисків від 0,3 до 16 барів
- Нарізне приєднання G 3/8-1/2
- Сервопривод демфує гідроудари
- Нарізне приєднання G 1/2-2
- Клас захисту до IP 67
EV220B (15-50) нормально відкриті клапани із сервоприводом
— 2/2-ходовий, нормально відкриті, електромагнітний клапан із сервоприводом для роботи з водою, оліями, повітрям і подібними нейтральними середовищами. Варіант із корпусом із латуні, стійкою до вимивання цинку.
- Ду = 15-50 мм
- Кv = 4-40 м3/год
- Клас захисту до IP 67
- Працює із сервоприводом тисків від 0,3 до 16 барів
- Вбудований фільтр системи сервоприводу
- Нарізне приєднання G 1/2-2
| Основні | |
|---|---|
| Тип клапана | Електромагнітний |
| Функціональне призначення клапана | Запірний клапан, Зворотний клапан, Відключаючий клапан, Відсікаючий клапан |
| Тип приєднання | Муфтове |
| Країна виробник | Данія |
| Виробник | Danfoss |
| Максимальна робоча температура | 140 град. |
| Мінімальний робочий тиск | 0.3 бар |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Напрямок потоку в клапані | Прохідне |
| Максимальний робочий тиск | 16 бар |
| Матеріал корпусу | Латунь, Нержавіюча сталь |
| Робоче середовище | Неагресивна середа, Газоподібне середовище, Агресивне середовище, Вода, Газ, Пар, Повітря, Пароводяна суміш |
- Ціна: 13 487,25 ₴
