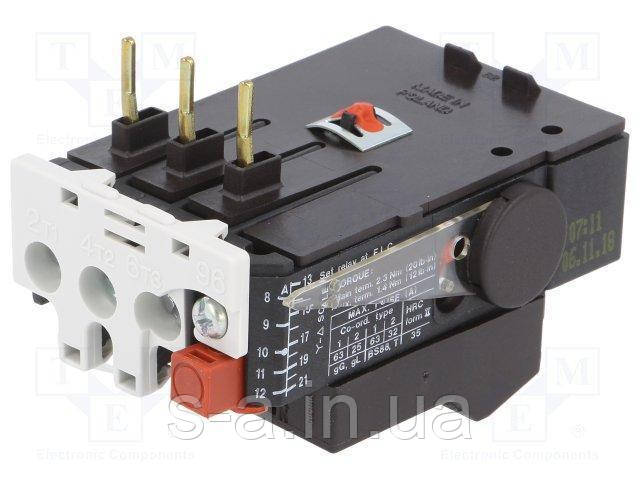

Термореле перевантаження TI 30C 24.0-32.0A

Термореле перевантаження TI 16C, TI 25C і TI 30C, використовуються спільно з контакторами CI 6-30 для захисту електродвигунів потужністю 0.09 — 15 кВт. Реле мають однофазний захист, тобто під час зникнення фази відбувається прискорене розмикання.

Відмітні риси TI 9C/16C/25C/30C:

- кнопка stop/reset (стоп/сброс)

- ручне/автоматичне скидання

- кнопка перевірки (Test)

- подвійна шкала для прямого пуску за схемою "зірка-трикутник"

- сигнальний контакт із гальванічним поділом

Контактори серії CI 6 ⁇ -50 передані для роботи в діапазоні потужності 2,2- ⁇ 25 кВт.
Серія CI 6 являє собою контактор і реле керування. Контактори CI 9 ⁇ 30 DC і CI 9 ⁇ 30 EI призначені для роботи
з постійним струмом у діапазоні потужності 2,2" — 15 кВт, а серія CI 9" 30 EI має вбудоване реле для роботи спільно з PLC
з вихідною напругою 24 В. Для контакторів передбачений широкий спектр приладдя: блоки доповнень доповнювачів, таймери, фейсні модулі та ін. Також для CI 6- ⁇ 50 передбачені терморелі перевантаження для захисту електродвигунів.

Серія контакторів CI 6-50

розроблена в трьох типорозмірах корпусу. Найменший типорозмір мають контактори CI 6-15 (2,2-7,5 кВт), середні розміри — група контакторів CI 16-30 (7,5-15 кВт) і найбільший типорозмір у контакторів CI 32-50 (15-25 кВт). Для всіх типорозмірів передбачені нормально розімкнуті головні контакти. Контактори CI 6-15 постачаються з чотирма нормально розімкненими головними контактами.

• Компактна конструкція, 3 розміри рами
• Гвинтове кріплення або встановлення на DIN-рейці
• Діапазон потужності від 2,2 до 25 кВт
• Для напруження котушок змінного/постійного струму

CI (серія 61-98), Контактори

Контактори групи CI 61-86 одного й того ж розміру корпусу мають три нормально розімкнені головні контакти. До стандартного комплекту постачання входять двочастотні котушки. Тривалий термін експлуатації електричних компонентів робить контактори CI 61-86 придатними для роботи з будь-якими електричними навантаженнями, які мають місце в сучасній промисловості. У поєднанні з тепловими реле перевантаження контактор слугує для перемикання асинхронних електродвигунів і їхнього захисту від перевантаження та несиметричного навантаження. Різноманітні навісні допоміжні контакти, таймери, обмежувачі перенапруг, механічні блокування й заводські таблички роблять контактори групи CI 61-86 дуже гнучкими та придатними для використання виробниками як комплектного обладнання, так і панелей керування.

• Компактна конструкція
• Гвинтове кріплення або встановлення на DIN-рейці
• Діапазон потужності від 30 кВт до 45 кВт
• Для напруження котушок змінного струму

CI (серія 141-180), Контактори

Контактори групи CI 110-180 одного й того ж типорозміру мають три нормально розімкнені головні контакти й один допоміжний контактний блок з одним нормально розімкнутим і одним нормально замкнутим допоміжним контактом. Додатково постачаються запасні контакти, а в разі ремонту під час зняття кришки блокується рухома система. Під час заміни контактів не потрібно від'єднувати дроти від затискачів. Тривалий термін експлуатації електричних компонентів робить контактори CI 110-180 придатними для роботи з будь-якими електричними навантаженнями, які мають місце в сучасній промисловості. У поєднанні з тепловим реле перевантаженням або з електронним реле захисту двигуна контактор слугує для перемикання асинхронних електродвигунів і їхнього захисту від перевантаження та несиметричного навантаження. Різноманітні навісні допоміжні контакти, таймери, обмежувачі перенапруг, механічні блокування й заводські таблички роблять контактори групи CI 110-180 дуже гнучкими та придатними для використання виробниками як комплектного обладнання, так і панелей керування.

• Компактна конструкція
• Гвинтове кріплення
• Діапазон потужності від 55 кВт до 90 кВт
• Базові модулі зі допоміжними контактами (1 нормально розімкнутий + 1 нормально замкнутий)
• Для напруження котушок змінного струму

CI EI (серія 210-420), Контактори з інтерфейсним реле

Контактори серії CI 210 EI — 420 EI мають один і той самий типорозмір. Контактори цієї серії забезпечені трьома нормально розімкненими головними контактами та допоміжним контактним блоком з одним нормально розімкнутим і одним нормально замкнутим допоміжним контактом. Постачаються запасні контакти, а в разі ремонту під час зняття камери рухома система блокується. Після заводського настроювання ці контактори працюють як звичайні стандартні пристрої, але для роботи з ПЛК можна надати вбудованого інтерфейсного реле. Тривалий термін експлуатації електричних компонентів робить контактори CI 210 EI — 420 EI придатними для роботи з будь-якими електричними навантаженнями, які мають місце в сучасній промисловості. Різноманітні навісні допоміжні контакти, таймери, обмежувачі перенапруг, механічні блокування та заводські таблички роблять контактори групи CI 210 EI — 420 EI дуже гнучкими та придатними для використання виробниками як серійного обладнання, так і щитів керування.

• Компактна конструкція
• Гвинтове кріплення
• Діапазон потужності від 110 кВт до 220 кВт
• Базові модулі з вбудованими допоміжними контактами
• Електронний пристрій регулювання напруги перемикної котушки
• Широкий діапазон напруги
• Двочастотна котушка (50-60 Гц) як стандартний варіант
• Вбудоване інтерфейсне реле для систем із ПЛК
